Обвязка служит для организации теплообмена между котлом и системой отопления.
Тепло в котле могут вырабатывать электрические ТЭНы, газовая, дизельная или пеллетная горелки, горящие дрова, брикеты или уголь.
Теплоноситель в котле нагревается и его нужно отвести от котла в систему отопления.
Охлаждённый же в системе отопления теплоноситель нужно вернуть в котёл, там нагреть и снова отправить по тому же кругу.

В процессе нагрева теплоноситель расширяется, поэтому дополнительными функциями обвязки являются:

- компенсация расширения теплоносителя для предотвращения подъёма давления выше допустимого;
- аварийная защита котла и системы отопления от разрыва в случае превышения допустимого давления.

Кроме этого обвязка служит для заполнения, подпитки и слива теплоносителя их котла и системы.

2. Работа и составные части обвязки котла.

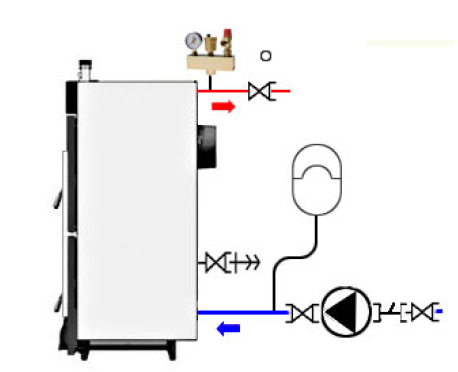

Схема строится следующим образом:
Теплоноситель, возвращающийся из системы отопления, сначала проходит через фильтр.
Это обычный сетчатый косой фильтр. Он служит для того, чтобы грязь, и мусор их системы отопления не попадали в крыльчатку циркуляционного насоса.
Обычно это может происходить в начале эксплуатации новой системы.
В новых радиаторах могут находиться заводские металлические частицы и стружка.
В трубопроводы же новой системы отопления может попасть мусор при неаккуратном протаскивании труб через отверстия в стенах и перекрытиях.
Рекомендую при протаскивании защищать концы труб, например, обмотать скотчем.

После фильтра теплоноситель попадает в циркуляционный насос.

Насос нагнетает теплоноситель из системы отопления в котёл.
За счет разности давлений на входе и выходе насоса и происходит циркуляция в котле и системе отопления.
Насос рекомендую монтировать на накидных гайках. Это позволит легко снять, прочистить или заменить при неисправности.
Перед фильтром и за насосом ставим шаровые краны.
Они нужны для того, чтобы при закрытых кранах можно было легко разобрать фильтр и прочистить его сетку, а так же поменять или прочистить насос не сливая теплоноситель с котла и всей системы отопления.
Котёл, конечно, нужно выключить.

Важным элементом обвязки является расширительный бак.
Он служит для компенсации изменений объёма теплоносителя при разогреве и охлаждении котла и системы отопления.

Для защиты котла, контроля за давлением и для удаления воздуха служит группа безопасности.

Для заполнения котла теплоносителем и его слива служит группа подпитки.
