Обвязка напольных твердотопливных комбинированных котлов 30ТА Микс ( ZOTA «MIX»)

ЗОТА микс – это котёл российского производства. Город Красноярск.

Поспорт изделия здесь:
Котлы оснащаютя блоком ТЭНов (он виден внизу справа), датчиком температуры теплоносителя, датчиком температуры воздуха в помещении и блоком управления.
Особая прелесть комбинированного котла в том, что после вечерней протопки, ближе к утру, он сам включит ТЭНы и поддержит в доме комфортную температуру.
Весной, осенью, или в холодные летние дни можно отапливать помещения, пользуясь только электричеством.
Для обвязки нас интересуют только три патрубка. Это подача, обратка и подпитка (слив).

Патрубок подачи выходит вертикально вверх. Он с наружной резьбой полтора дюйма.

Патрубок обратки точно такой же, но расположен внизу, с тыльной стороны котла.
Мы нашли оригинальный способ подключения к таким патрубкам. Мы накручиваем на них обычную накидную гайку от циркуляционного насоса.
Очень удобно.
Резиновая прокладка уже есть, поэтому соединение получается и герметичным и легко разъёмным.

Для слива и заполнения котла, а с ним и системы на котле есть ещё один патрубок, с наружной резьбой на полдюйма.
Чтобы можно было и заполнять и сливать теплоноситель через один патрубок, мы накручиваем на мего тройник и тем самым получаем два выхода.
Один для заполнения и подпитки, а другой для слива.

Рассмотрим обвязку подачи.

К котлу по подаче нам нужно подсоединить группу безопасности и трубу подачи.
Поэтому, нам нужен тройник.

Котёл твердотопливный.
Труба подачи должна быть металлическая, хотя бы на метр, чтобы не расплавилась при аварийной остановке насоса.
Можно использовать и обычную стальную трубу, а можно использовать медную не отожженную, подсоединив её к тройнику компрессионным фитингом.

Трубу закончим шаровым краном, через такой же фитинг. А дальше к крану можно подсоединять трассу радиаторов.

Возможно, для поворота медной трубы вам понадобится уголок.

Сразу же, для Вашего удобства, я даю детальную комплектацию этой сборки.

Подача
Накидная гайка для циркуляционного насоса	1, 1/2"В х 1"В	1
Футорка	1"Н х 3/4"В	1
Тройник	3/4"Н	1

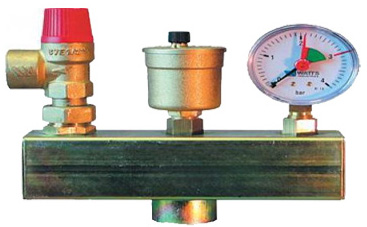

Группа безопасности, например KSG 30E	1/2"В х 3/4"В	1
Фитинг компрессионный по меди	22 х 3/4"В	2
Труба медная неотожженная	22	1 м.
Кран шаровый	3/4"НВ	1

Теперь обвязка обратки.

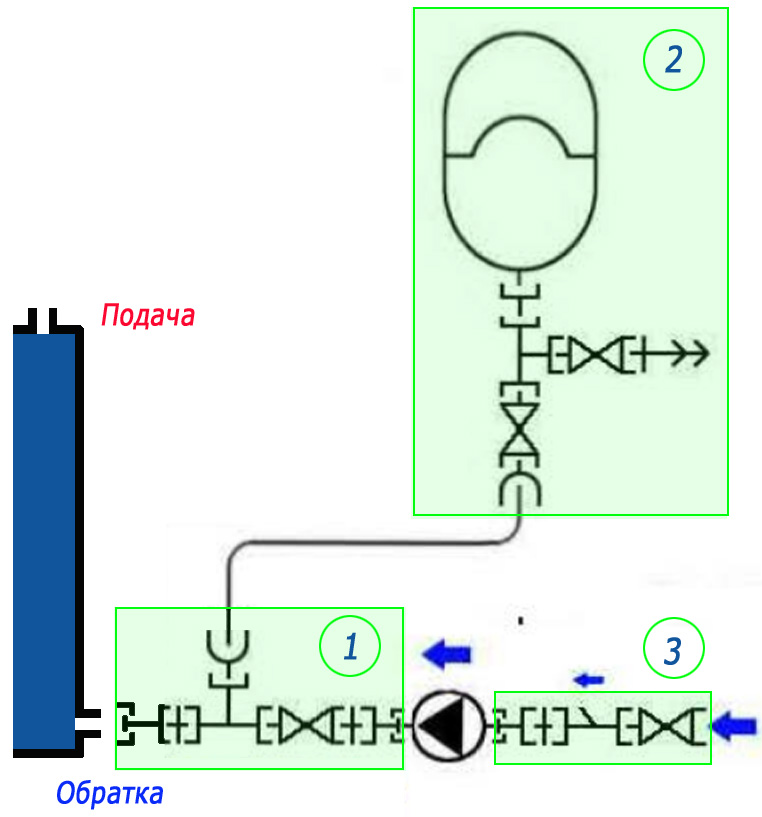

Для обратки удобно собрать три отдельных группы деталей.
Удобно их собрать отдельно, а потом соединять с котлом и остальными сборками.

После сборки первую группу подсоединим к котлу.
Затем подсоединим насос, прикрепим его к полу хомутами, затем подсоединим к насосу третью группу деталей.

К насосу и к котлу группы крепятся накидными гайками для насоса через резиновые прокладки.

Вторую группу повесим в удобном месте возле котла и соединим металлопластиковой или полипропиленовой трубой с первой группой.

И так, о работе этой части обвязки.
Котёл можно легко отсоединить от остальной системы – для этого мы применили разъёмные соединения – накидные гайки для насосов.
Котёл можно перекрыть при выполнении работ.
Для этого мы поставили шаровые краны в первой сборке обратки и после патрубка подачи. О подаче мы уже говорили.

Мягкое изменение давления в системе обеспечивает мембранный расширительны бак.
Если из бака когда нибудь выйдет воздух, то нужно отключить бак от системы нижним краном. Слить воду с бака открыв кран рядом.
Накачать бак через его ниппель до нужного давления, закрыть боковой кран и открыть нижний. Снимаем бабочку с нижнего крана.
Переходник накручен на бак для того, чтобы с резьбы 3/4" перейти на резьбы 1/2”. Тройник, краны и муфта будут дешевле.

Если забит косой сетчатый фильтр, то закрываем краны на первой и на второй группах обратки, разбираем и чистим фильтр, собираем его и открываем краны.
Если нужно прочистить или заменить насос, то закрываем те же краны и, сбросив накидные гайки, освобождаем насос.
После установки насоса на место открываем краны.
При этих работах теплоноситель с котла и системы можно не сливать, давление можно не снимать.
Котёл должен быть остановлен.
Для новичков нарисую состав групп деталей и дам комплектации.

Обратка первая группа

Чтобы не забыть, в неё же впишем и циркуляционный насос.

Обратка первая группа
Накидная гайка для циркуляционного насоса	1, 1/2"В х 1"В	2
Ниппель	1"Н х 3/4"Н	2
Тройник	3/4"В	1
Кран шаровый	3/4"НВ	1
Муфта переходная	16МП х 1/2"Н	1
Насос циркуляциннный	UPS 25/60	1

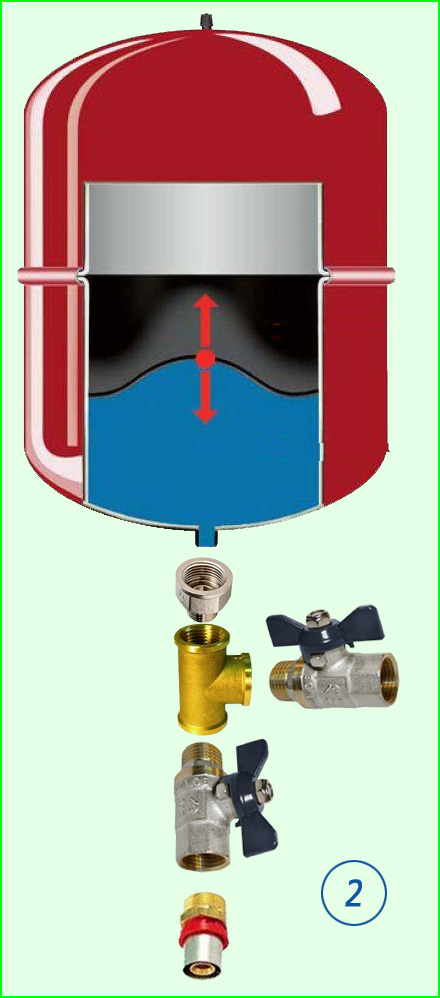

Обратка вторая группа

Обратка вторая группа
Бак мембранный для отопления	24л.	1
Переходник	3/4"В х 1/2"Н	1
Тройник	1/2"В	1
Кран шаровый	1/2"НВ	2
Муфта переходная	16МП х 1/2"Н	1

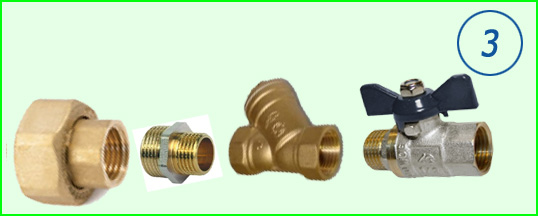

Обратка третья группа

Обратка третья группа
Накидная гайка для циркуляционного насоса	1, 1/2"В х 1"В	1
Ниппель	1"Н х 3/4"Н	1
Фильтр косой сетчатый	3/4"В	1
Кран шаровый	3/4"НВ	1

Система потпитки.

Она нужна, чтобы:
- заполнить котёл и систему теплоносителем,
- при необходимости слить с котла, или из системы теплоноситель
- Пополнить систему и котёл теплоносителем при снижении давления в ней.

Для подключения системы подпитки на котле есть специальный патрубок с наружной резьбой 1/2”.
Вы помните, в заводском паспорте он указан под номером 28.

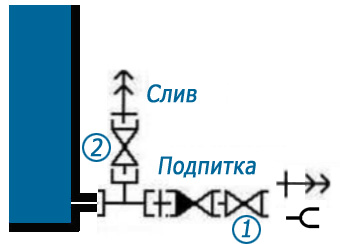

Вот схема подпитки:

Через патрубок 1 мы заполняем и подпитываем котёл и систему.
Чтобы при открытом кране теплоноситель не вытекал обратно - мы включили в схему обратный клапан.
Заполнять и подпитывать теплоносителем систему можно обычным вибрационным погружным насосом типа «Малыш» или «Ручеек».
Делается это через шланг. Для этого в кран 1 вворачиваем штуцер.

Заполнять систему можно водой. Обычной чистой водопроводной водой.
Если в доме уже есть водопровод, то кран 1 соединяем с водопроводом, но уже не через шланг и штуцер, а стационарно, через трубу, металлопластиковую или полипропиленовую.
Для этого в кран 1 вворачиваем соответствующую переходную муфту.

Обратный клапан не позволит воде из котла вернуться в водопровод.
Если есть опасность замерзания системы, то заполните её незамерзающим теплоносителем.
Так как в котле есть ТЭНы, то применяйте теплоноситель на основе пропилен гликоля.
Чем Вы заполнили систему, тем потом и подпитывайте.

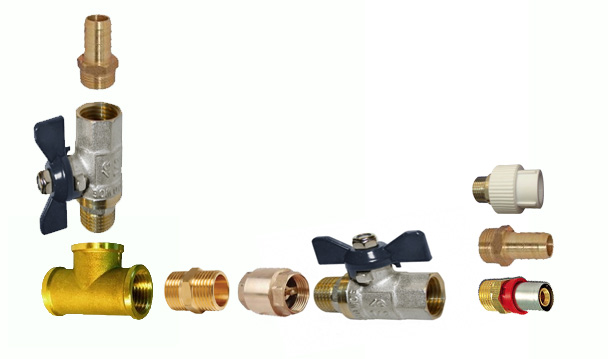

Для новичков нарисую подпитку в деталях

Подпитка
Тройник	1/2"В	1
Кран шаровый	1/2"НВ	2
Ниппель	1/2"Н	1
Обратный клапан	1/2"В	1
Штуцер	20 х 1/2"Н	1 или 2
Муфта переходная	16МП х 1/2"Н	1 или 0

При покупке деталей уделите несколько минут тому, чтобы наскоро скрутить детали групп вместе.
Вы увидите, что все у Вас есть и всё подходит, или наоборот, сразу же выявите нестыковки, излишек или нехватку деталей.
Монтируя на объекте, и после сборки проверьте сборку по схеме.
Проверьте, в правильных ли направлениях поставлены обратные клапаны, насос и косой фильтр.
Направление потока указано на корпусе.

Те детали, которые без уплотнительных прокладок соединяйте на лён и пасту Унипак. Это хорошее проверенное средство.
